OPIS PRODUKCJI

zasada działania

Po przyłożeniu napięcia między dwoma nieruchomymi wstrząsami elektrycznymi korpusu rezystora, położenie styku na korpusie rezystora jest zmieniane przez system obrotowy lub przesuwny, a stałą pozycję styku można uzyskać między stykiem ruchomym a stykiem nieruchomym .napięcie relacji.Stosowany jest głównie jako dzielnik napięcia, co oznacza, że ​​potencjometr jest elementem czterozaciskowym.Potencjometry to w zasadzie reostaty przesuwne.Istnieje kilka stylów.Są one zwykle używane w przełącznikach głośności głośników i regulacji mocy głowicy laserowej.Potencjometry to regulowany element elektroniczny.Składa się z korpusu oporowego oraz systemu obrotowego lub przesuwnego.Po przyłożeniu napięcia między dwoma nieruchomymi wstrząsami elektrycznymi korpusu rezystora, położenie styku na korpusie rezystora jest zmieniane przez system obrotowy lub przesuwny, a między stykiem ruchomym a stykiem nieruchomym, pozycja, która jest zgodna z można uzyskać pozycję ruchomego styku.napięcie o określonej relacji.

2
Metoda nazewnictwa i etykietowania

(1) Zasady nazewnictwa potencjometrów są takie same jak w przypadku rezystorów, z wyjątkiem tego, że zaczynają się na literę W.

(2) Metoda oznaczania potencjometrów: potencjometry zwykle wykorzystują metodę bezpośredniego oznaczania, a litery i cyfry są używane na powłoce potencjometru do oznaczania ich modelu, mocy nominalnej, wartości rezystancji oraz relacji między wartością rezystancji a kątem obrotu itp. Na przykład : Potencjometr WT-Ⅱ-1-1k-X jest wyrażony jako potencjometr z pojedynczym filmem węglowym typu II, moc 1W, wartość rezystancji 1kΩ, a krzywa jest liniowa.

3
Metoda okablowania

W przypadku potencjometrów (lub rezystorów trymera itp.) zwykłych kołków (na przykład potencjometr z 3 kołkami), wartość rezystancji na obu końcach jest stała, a wartość rezystancji środkowego kołka do każdego kołka końcowego jest zmienna;

Jest to równoznaczne z podzieleniem potencjometru na dwa rezystory szeregowe ze środkowego pinu, a całkowita wartość rezystancji szeregowej jest ustalona;

Dlatego, jeśli jest używany jako rezystor dzielnika napięcia zmiennego, jeden koniec jest podłączony do napięcia wejściowego, środkowy koniec jest podłączony do wyjścia, a drugi koniec jest uziemiony;

Jeśli jest używany jako rezystor zmienny, jeden koniec jest podłączony do napięcia wejściowego, środkowy koniec jest podłączony do wyjścia, a reszta może być pozostawiona pływająca lub podłączona do środkowego końca.

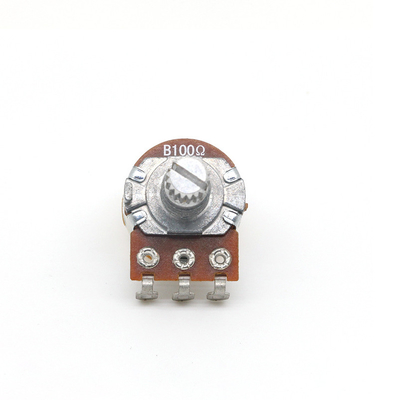

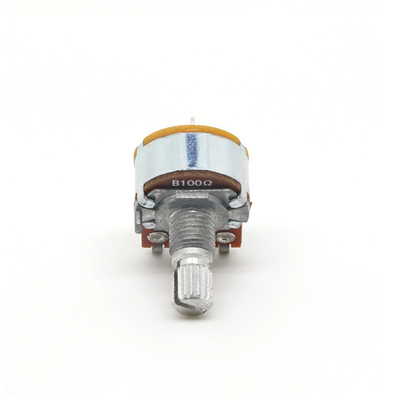

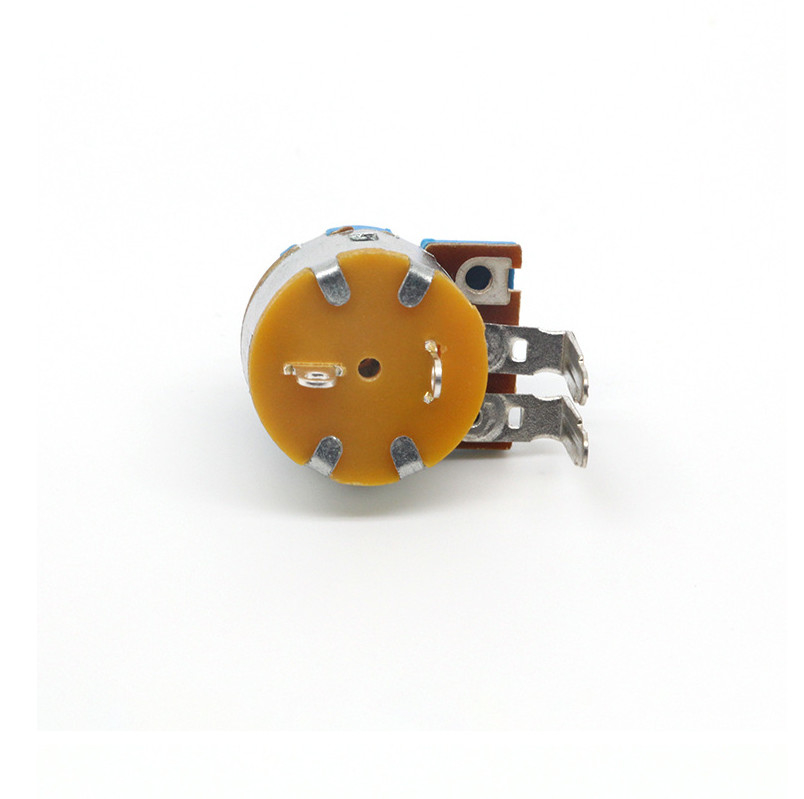

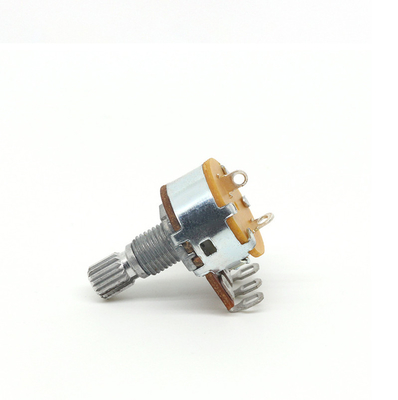

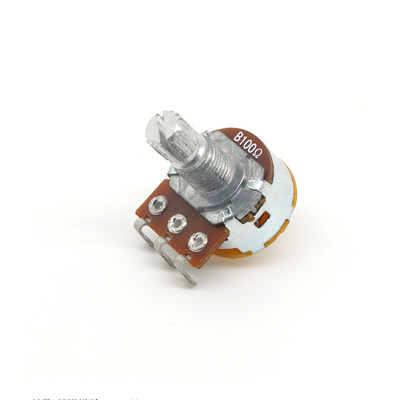

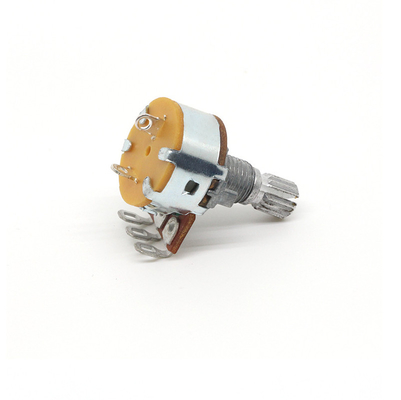

SPECYFIKACJA





RZECZY	SPECYFIKACJA
Technologia	folia węglowa
Opór	5KΩ~10MΩ
Całkowity kąt obrotu	300 ° ± 5 °
Moment obrotowy	20 ~ 200gf.cm
Siła zatrzymania rotacji	7kgf.cm
Siła pchania	7kgf
całkowity opór	5kΩ~2MΩ
Całkowita tolerancja oporu	±20%
moc znamionowa	0,2 w
Stożek oporowy	A, B
życie rotacyjne	10000 cykli





STYL PAKOWANIA

---

WARSZTAT I FABRYKA

---

Partner do współpracy

---

---

profil firmy

---

Dongguan TianQian Electronics Co., Ltd. założona w 2008 roku, specjalizuje się w projektowaniu, opracowywaniu i produkcji komponentów o wysokiej precyzji, takich jak potencjometr obrotowy, potencjometr przesuwny, przełącznik nożny, przełącznik pasma, przełącznik AC, czujnik, enkoder, przełącznik taktowania i złącza .Produkty są szeroko stosowane w ściemnianym oświetleniu, mikserze audio, sprzęcie AGD, samochodach, multimediach, sprzęcie audio, instrumentach, zabawkach, modelach lotniczych i urządzeniach komunikacyjnych.Mamy powierzchnię 3000 metrów kwadratowych budynku fabrycznego.Członkowie naszego zespołu R&D mają ponad 20-letnie doświadczenie w branży komponentów.Aby sprostać wysokim wymaganiom jakościowym klientów na całym świecie, szeroko stosujemy zautomatyzowane linie produkcyjne, które mogą wyprodukować ponad 80% rocznej zdolności produkcyjnej.Jest dumny z osiągnięcia, że ​​byliśmy kluczowym dostawcą JVC, Brother, IKEA, Midea, Microsoft, Honeywell, Sennheiser, Primax i GGEC...itd.Dzięki spójnym zasadom przedsiębiorstwa „Dążenie do doskonałości” i „Zapewnienie jakości” mamy nadzieję, że obie strony będą w stanie nawiązać relację obopólnych korzyści i stworzyć sytuację, w której wszyscy wygrywają.
