Szczegóły Produktu:
|
| Całkowity opór: | 5K~1M | Całkowita tolerancja obrotowa: | ± 20% (więcej niż 1mΩ ± 30%) |
|---|---|---|---|
| Moc znamionowa: | B: 0,08 W inny niż B: 0,04 W | maksymalne napięcie robocze: | B:150V AC inny niż B:100V AC |
| Stożek oporu: | ABC | Rezystancja izolacji: | więcej niż 50MΩ przy DC 500V |
| Błąd gangu: | Do regulacji głośności -40~0dB≤3dB | Życie obrotowe: | 15000 cykli |
| Kliknij moment obrotowy: | 5-30m Nm (50~300gf.cm) | Podanie: | Głośność dźwięku, korektor |
| High Light: | Potencjometr 12mm A10k 3-pinowy,3-pinowy stożek audio 500k,potencjometr logarytmiczny 12mm 500k |
||

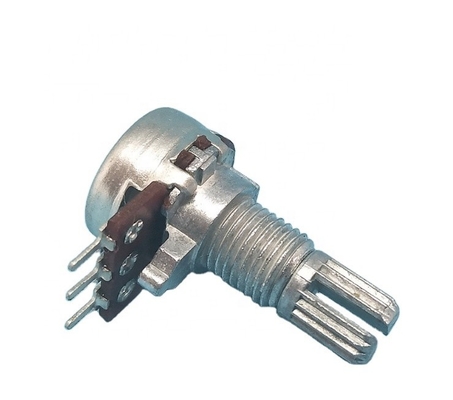

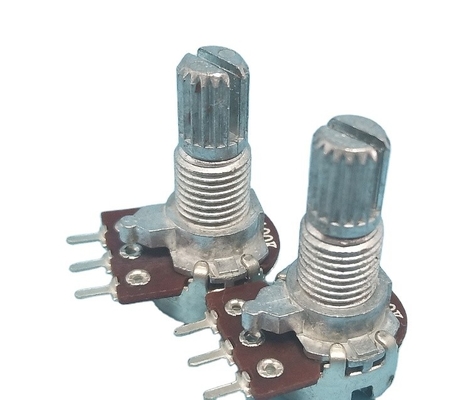

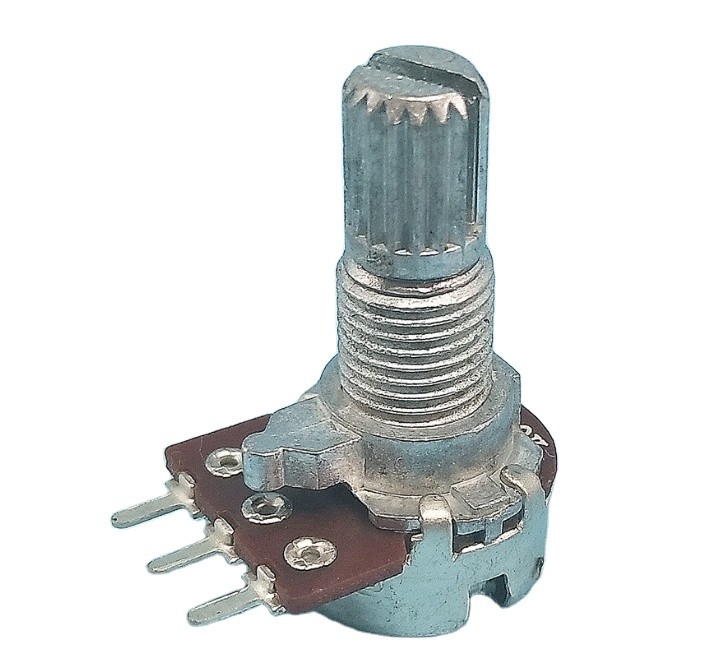

średnica 12mm 3-pinowy pojedynczy potencjometr obrotowy do wzmacniacza audio, sterowanie sprzętem audio
Opis produktu
Potencjometr to element rezystancyjny, który ma trzy wiodące końce, a wartość rezystancji można regulować zgodnie z pewnym prawem zmian.Potencjometr zwykle składa się z korpusu oporowego i wyjmowanej szczotki.Gdy szczotka porusza się wzdłuż rezystancji, wartość rezystancji lub napięcie uzyskuje się na wyjściu, które jest związane z przemieszczeniem.
Potencjometr może być stosowany jako element trójzaciskowy lub dwuzaciskowy.Ten ostatni można uznać za rezystor zmienny, ponieważ jego rolą w układzie jest uzyskanie i wprowadzenie napięcia wejściowego (napięcia przykładanego) w pewną zależność z napięciem wyjściowym, tzw. potencjometr.
Rysunek produktu
Specyfikacja
|
przedmiot
|
wartość
|
|
Numer modelu
|
R1210N
|
|
Rodzaj
|
Potencjometr obrotowy
|
|
Miejsce pochodzenia
|
Chiny
|
|
|
Guangdong
|
|
Nazwa handlowa
|
TQ
|
|
Technologia
|
Folia węglowa
|
|
Opór
|
5KΩ~1MΩ
|
|
Tolerancja odporności
|
± 20% (więcej niż 1 MΩ ± 30%)
|
|
Moc znamionowa
|
Stożek B: 0,08 W, inne: 0,04 W
|
|
Maks.Napięcie robocze
|
B:150V AC inny niż B:100V AC
|
|
temperatura robocza
|
-10°C do +70°C
|
|
Marka
|
Potencjometr obrotowy
|
|
Opakowania
|
Płyta z włókna szklanego, metal
|
|
Moc (Waty)
|
Stożek B: 0,08 W, inne: 0,04 W
|
|
Tolerancja
|
±20%
|
|
Rodzaj regulacji
|
Regulacja górnego palca
|
|
Średnica
|
12mm
|
|
Długość
|
15mm
|
|
Typ mocowania
|
szpilka do komputera
|
|
Zakończenie
|
PCB
|
|
Pakiet / Sprawa
|
Pudełka blistrowe i kartony
|
|
Wbudowany przełącznik
|
Nic
|
|
Współczynnik temperatury
|
0,005
|
|
Obrót
|
300 ° ± 5 °
|
|
Materiał rezystancyjny
|
Węgiel
|
|
Styl zakończenia
|
PIN komputera
|
|
Typ siłownika
|
Okrągły
|
|
Długość siłownika
|
15mm
|
|
Średnica siłownika
|
0,236" (6,00 mm)
|
|
Gwint tulei
|
M7 x 0,75
|
|
Rozmiar wału
|
0,236" (6,00 mm)
|
|
Liczba tur
|
1
|
|
Całkowity opór
|
5K~1M
|
|
Całkowita tolerancja obrotowa
|
± 20% (więcej niż 1 MΩ ± 30%)
|
|
Moc znamionowa
|
B: 0,08 W inny niż B: 0,04 W
|
|
Maksymalne napięcie robocze
|
B:150V AC inny niż B:100V AC
|
|
Stożek oporowy
|
ABC
|
|
Rezystancja izolacji
|
więcej niż 50MΩ przy DC 500V
|
|
Błąd gangu
|
Do regulacji głośności -40~0dB≤3dB
|
|
Życie obrotowe
|
15000 cykli
|
Pakowanie i dostawa
Aby lepiej zapewnić bezpieczeństwo Twoich towarów, świadczone będą profesjonalne, przyjazne dla środowiska, wygodne i wydajne usługi pakowania.
1. Torby, pudełka blistrowe, folia bąbelkowa, pudełka, kartony
2. Każdy karton powinien być oznaczony oryginalną etykietą w celu zarejestrowania pozycji w kartonie
3. Oryginalne opakowanie, rozsądne pudełka do cięcia, aby zaoszczędzić fracht
4. Faktury są dostępne
5. Fedex, UPS, DHL wysyłka online
UPS: specjalne ekspresowe dla Ameryki Północnej, potrzeba 3-5 dni roboczych!
DHL: zwykle 3-5 dni roboczych może dotrzeć do twojej strony!
FEDEX: zwykle 3-10 dni roboczych może dotrzeć do USA i Europy lub drogą oceaniczną i lotniczą
Obsługa: ZAPRASZAMY DO ZADAWANIA WSZELKICH PYTAŃ.Wszelkie zapytania zostaną udzielone w ciągu 12 godzin.
Podanie
Potencjometry są rzadko używane do bezpośredniej kontroli znacznych ilości mocy (więcej niż wat lub więcej).Zamiast tego służą do regulacji poziomu sygnałów analogowych (na przykładtomsterownicasprzęt audio) oraz jako wejścia sterujące dla obwodów elektronicznych.Na przykład światłoopornikwykorzystuje potencjometr do sterowania przełączaniem aTRIAKa więc pośrednio do kontrolowania jasności lamp.
Wstępnie ustawione potencjometry są szeroko stosowane w elektronice wszędzie tam, gdzie regulacje muszą być dokonywane podczas produkcji lub serwisowania.
Potencjometry uruchamiane przez użytkownika są szeroko stosowane jako elementy sterujące użytkownika i mogą sterować bardzo szeroką gamą funkcji sprzętu.Powszechne stosowanie potencjometrów w elektronice użytkowej spadło w latach 90., z obrotowymenkodery inkrementalne, Góra dółwciskać przyciskii inne cyfrowe elementy sterujące są teraz bardziej powszechne.Pozostają jednak w wielu zastosowaniach, takich jak regulatory głośności i czujniki położenia.
Produkty są szeroko stosowane w: Internecie rzeczy, modelu lotniczym, maszynie transakcyjnej OA, obwodzie komputera, zabawkach elektronicznych, grach, obrazie samochodu, elektronarzędziach, domofonie, sprzęcie AGD, kinie domowym, regulowanym oświetleniu i sprzęcie medycznym, instrumentach i innych dziedzinach
Warsztat
Posiadamy wystarczająco duży warsztat produkcyjny, w tym warsztat ręczny i w pełni zautomatyzowany, ręczny odpowiada za wszystkie testy produktów, maszyna odpowiada za szybką produkcję, co najmniej 50 000 produktów dziennie
FAQ
1.Jakie są metody oznaczania potencjometrów?
Potencjometr jest zmiennym rezystorem służącym do podziału napięcia.Jeden lub dwa zdejmowane metalowe styki są mocno dociskane do odsłoniętego korpusu oporowego.Pozycja styku Określa opór między dowolnym końcem korpusu oporowego a stykiem.Naciśnij stosunek napięcia wyjściowego i wejściowego oraz stosunek obrotu kąta centów potencjometr liniowy (pokaż zależność liniową), potencjometr funkcyjny (pokaż zależność krzywizny).Gdy napięcie jest przyłożone między dwa nieruchome styki korpusu oporowego, położenie styku na korpusie oporowym można zmienić przez układ obrotowy lub przesuwny, a napięcie związane z położeniem styku ruchomego można uzyskać między kontakt ruchomy i kontakt stały.Stosowany jest najczęściej jako dzielnik napięcia, który jest potencjometrem i jest elementem czterozaciskowym.Potencjometr jest w zasadzie przesuwnym reostatem.Istnieje kilka stylów, zwykle stosowanych w przełączniku głośności głośnika i regulacji mocy głowicy laserowej.Potencjometr to element elektroniczny, który można regulować.Składa się z korpusu oporowego oraz systemu obrotowego lub przesuwnego.
2.Jakie są metody oznaczania potencjometrów?
Metoda znakowania potencjometrem: potencjometr generalnie wykorzystuje metodę znakowania bezpośredniego, w obudowie potencjometru z literami i cyframi, aby oznaczyć ich model, moc nominalną, rezystancję, rezystancję i zależność między kątem.Na przykład: potencjometr WT-ⅱ - 1-1K-X jest reprezentowany jako potencjometr z pojedynczym połączeniem węglowym ⅱ, moc to 1W, rezystancja to 1K ω, krzywa jest prosta
3.Co to jest regulowany potencjometr?
Potencjometr nastawny to regulowany element elektroniczny składający się z pojedynczego oraz obrotowego lub przesuwnego układu.Na odsłoniętym korpusie oporowym jeden lub dwa ruchome metalowe styki są mocno dociskane, a położenie styków określa wartość rezystancji między każdym końcem korpusu oporowego a stykami.Gdy napięcie jest przyłożone między dwa nieruchome styki korpusu oporowego, położenie styku na korpusie oporowym jest zmieniane przez układ obrotowy lub przesuwny, a napięcie związane z położeniem styku ruchomego można uzyskać między kontakt obrotowy i kontakt stały.
4.Co oznacza żywotność mechaniczna potencjometru?
Trwałość mechaniczna potencjometru jest również nazywana żywotnością, powszechnie stosowaną trwałością mechaniczną.Trwałość mechaniczna ma wskazywać na potencjometr w określonych warunkach testowych, całkowitą liczbę niezawodnych ruchów styku ruchomego, powszechnie używaną „tydzień” wyrażoną.Chodzi o rodzaj życia mechanicznego i potencjometr, budowę, materiał i wykonanie, różnica jest dość duża.
