Szczegóły Produktu:
|
| Moment obrotowy: | sekcja 4 ± 1,5 kg | Moc znamionowa: | DC 30 V 0,5 A |
|---|---|---|---|
| Odporność na kontakt: | Maks. 25mΩ | Rezystancja izolacji: | DC 500V 100mΩ min. |
| wytrzymać napięcie: | 500V | ||

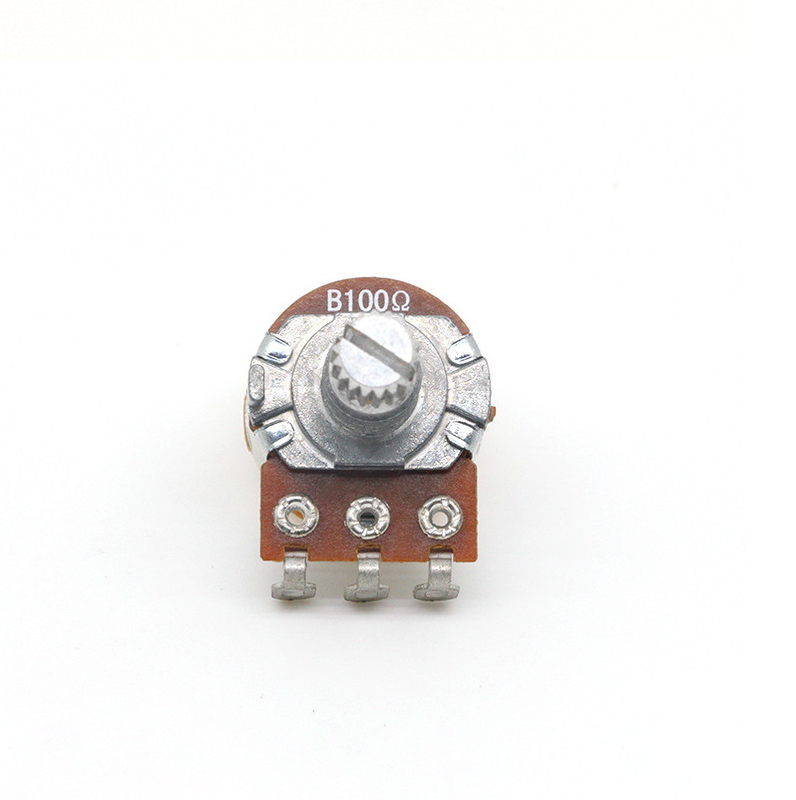

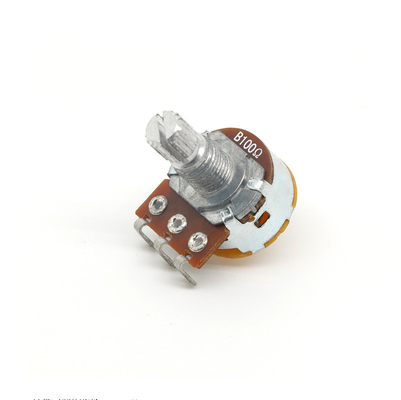

| High Light: | Potencjometr trzypinowy 15mm,potencjometr trzypinowy TQ,potencjometr TQ Single Alpha B250k; |
||
Metoda okablowania
W przypadku potencjometrów (lub rezystorów trymera itp.) zwykłych kołków (na przykład potencjometr z 3 kołkami), wartość rezystancji dwóch końców jest stała, a wartość rezystancji środkowego kołka do każdego kołka końcowego jest zmienna;
Jest to równoznaczne z podzieleniem potencjometru na dwa rezystory szeregowe ze środkowego pinu, a całkowita wartość rezystancji szeregowej jest ustalona;
Dlatego, jeśli jest używany jako rezystor dzielnika napięcia zmiennego, jeden koniec jest podłączony do napięcia wejściowego, środkowy koniec jest podłączony do wyjścia, a drugi koniec jest uziemiony;
Jeśli jest używany jako rezystor zmienny, jeden koniec jest podłączony do napięcia wejściowego, środkowy koniec jest podłączony do wyjścia, a reszta może być pozostawiona pływająca lub podłączona do środkowego końca.
dobry czy zły osąd
Główne wymagania dla potencjometru to: 1. Wartość rezystancji spełnia wymagania.Styk między środkowym końcem przesuwnym a korpusem rezystora jest dobry, a obrót jest płynny.W przypadku potencjometrów z przełącznikami część przełącznika powinna być dokładna, niezawodna i elastyczna.Dlatego działanie potencjometru należy sprawdzić przed użyciem.
(1) pomiar wartości rezystancji: najpierw, zgodnie z wartością rezystancji mierzonego potencjometru, wybierz odpowiedni rezystancja multimetru, zmierz wartość rezystancji, czyli wartość rezystancji między dwoma końcami AC, i porównaj ją z nominalną wartością rezystancji, aby sprawdzić, czy obie są zgodne.Obracaj jednocześnie styk ślizgowy, jego wartość powinna zostać ustalona.Jeśli rezystancja jest nieskończona, potencjometr jest uszkodzony.
(2) Następnie zmierz kontakt między jego środkowym końcem a korpusem rezystora, to znaczy wartość rezystancji między dwoma końcami BC.Metoda polega na tym, że omomierz multimetru jest w odpowiednim zakresie.Podczas pomiaru powoli obracaj wałkiem i zwracaj uwagę na odczyt multimetru.W normalnych warunkach odczyt zmienia się płynnie w jednym kierunku.Błąd złego kontaktu.
(3) Gdy środkowy koniec przesuwa się do pierwszego końca lub końca, wartość oporu środkowego końca i zbieżnego końca wynosi 0 w idealnych warunkach.W rzeczywistym pomiarze wystąpi pewna wartość rezydualna (zazwyczaj zależna od wartości nominalnej, zwykle mniejsza niż 5 Ω), jest zjawiskiem normalnym.
1. kim jesteśmy?
Mamy siedzibę w Guangdong w Chinach, począwszy od 2013 roku, sprzedajemy na rynek krajowy (55,00%), Azję Wschodnią (20,0%), Ameryka Północna (10,0%), Azja Południowo-Wschodnia (10,0%), Europa Północna (5,00%).Łącznie w naszym biurze jest około 101-200 osób.
2. jak możemy zagwarantować jakość?
Zawsze próbka przedprodukcyjna przed masową produkcją;
Zawsze ostateczna kontrola przed wysyłką;
3. co możesz u nas kupić?
Enkoder, potencjometr/przełącznik/enkoder
4. dlaczego warto kupować u nas, a nie od innych dostawców?
Nasz zespół badawczo-rozwojowy ma ponad 20-letnie doświadczenie w branży komponentów. Nasi klienci na całym świecie, tacy jak Brother, IKEA, Microsoft, Honeywell itp. Produkty szeroko stosowane w modelu lotniczym, sprzęcie komunikacyjnym, regulowanym oświetleniu.
