Szczegóły Produktu:
|
| Całkowity opór: | 5K~1M | Całkowita tolerancja obrotowa: | ± 20% (więcej niż 1mΩ ± 30%) |
|---|---|---|---|
| Moc znamionowa: | B: 0,08 W inny niż B: 0,04 W | Rezystancja izolacji: | więcej niż 50MΩ przy DC 500V |
| Błąd gangu: | Do regulacji głośności -40~0dB≤3dB | Życie obrotowe: | 15000 cykli |
| Kliknij moment obrotowy: | 5-30m Nm (50~300gf.cm) | Aplikacja: | Głośność dźwięku, korektor |
| High Light: | 24 MM rezystancyjny potencjometr stożkowy,15000 cykli obrotowy potencjometr stożkowy,potencjometr obrotowy B1k |
||

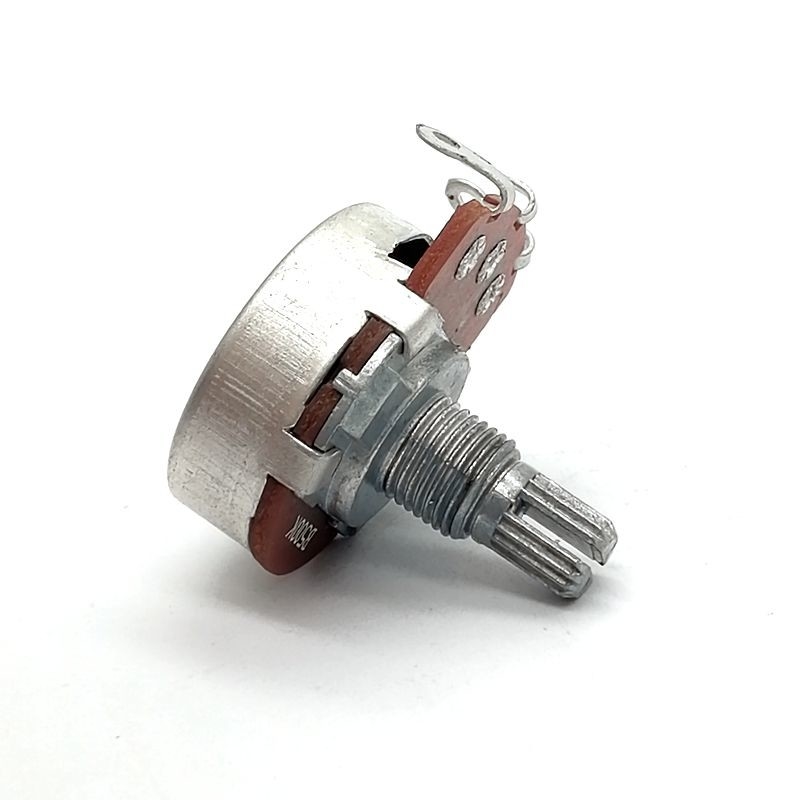

R2410N-B1 WH138 Pojedynczy potencjometr obrotowy do wzmacniacza audio
Szybki szczegół:
Średnica wału: 6 MM
Standardowa długość wału: 20 MM
Średnica zewnętrzna: rezystancja 24 MM
Błąd: 10%
Kąt mechaniczny: 300C
Zakres temperatur:-10C ~ + 85C
Żywotność obrotowa: 15 000 obr./min
Moc: 3W
Pakowanie: 20 sztuk/pudełko
Opis produktu
Potencjometr to element rezystancyjny, który ma trzy wiodące końce, a wartość rezystancji można regulować zgodnie z pewnym prawem zmian.Potencjometr zwykle składa się z korpusu oporowego i wyjmowanej szczotki.Gdy szczotka porusza się wzdłuż rezystancji, na wyjściu uzyskuje się wartość rezystancji lub napięcie, które jest związane z przemieszczeniem.
Potencjometr może być stosowany jako element trójzaciskowy lub dwuzaciskowy.Ten ostatni można uznać za rezystor zmienny, ponieważ jego rolą w układzie jest uzyskanie i wprowadzenie napięcia wejściowego (napięcia przykładanego) w pewną zależność z napięciem wyjściowym, tzw. potencjometr.
Rysunek produktu
Specyfikacja
|
przedmiot
|
wartość
|
|
Numer modelu
|
R2410N
|
|
Rodzaj
|
Potencjometr obrotowy
|
|
Miejsce pochodzenia
|
Chiny
|
|
|
Guangdong
|
|
Nazwa handlowa
|
TQ
|
|
Technologia
|
Folia węglowa
|
|
Opór
|
5KΩ~1MΩ
|
|
Tolerancja odporności
|
± 20% (więcej niż 1 MΩ ± 30%)
|
|
Moc znamionowa
|
Stożek B: 0,08 W, inne: 0,04 W
|
|
Maks.Napięcie robocze
|
B:150V AC inny niż B:100V AC
|
|
temperatura robocza
|
-10°C do +70°C
|
|
Marka
|
Potencjometr obrotowy
|
|
Opakowania
|
Płyta z włókna szklanego, metal
|
|
Moc (Waty)
|
Stożek B: 0,08 W, inne: 0,04 W
|
|
Tolerancja
|
±20%
|
|
Rodzaj regulacji
|
Regulacja górnego palca
|
|
Średnica
|
12mm
|
|
Długość
|
15mm
|
|
Typ mocowania
|
szpilka do komputera
|
|
Zakończenie
|
PCB
|
|
Pakiet / Sprawa
|
Pudełka blistrowe i kartony
|
|
Wbudowany przełącznik
|
Nic
|
|
Współczynnik temperatury
|
0,005
|
|
Obrót
|
300 ° ± 5 °
|
|
Materiał rezystancyjny
|
Węgiel
|
|
Styl zakończenia
|
PIN komputera
|
|
Typ siłownika
|
Okrągły
|
|
Długość siłownika
|
15mm
|
|
Średnica siłownika
|
0.236"(6.00mm)
|
|
Gwint tulei
|
M7 x 0,75
|
|
Rozmiar wału
|
0.236"(6.00mm)
|
|
Liczba tur
|
1
|
|
Całkowity opór
|
5K~1M
|
|
Całkowita tolerancja obrotowa
|
± 20% (więcej niż 1 MΩ ± 30%)
|
|
Moc znamionowa
|
B: 0,08 W inny niż B: 0,04 W
|
|
Maksymalne napięcie robocze
|
B:150V AC inny niż B:100V AC
|
|
Stożek oporowy
|
ABC
|
|
Rezystancja izolacji
|
więcej niż 50MΩ przy DC 500V
|
|
Błąd gangu
|
Do regulacji głośności -40~0dB≤3dB
|
|
Życie obrotowe
|
15000 cykli
|
Pakowanie i dostawa
Aby lepiej zapewnić bezpieczeństwo Twoich towarów, świadczone będą profesjonalne, przyjazne dla środowiska, wygodne i wydajne usługi pakowania.
1. Torby, pudełka blistrowe, folia bąbelkowa, pudełka, kartony
2. Każdy karton powinien być oznaczony oryginalną etykietą w celu zarejestrowania pozycji w kartonie
3. Oryginalne opakowanie, rozsądne pudełka do cięcia, aby zaoszczędzić fracht
4. Faktury są dostępne
Aplikacja
Potencjometry są rzadko używane do bezpośredniej kontroli znacznych ilości mocy (więcej niż wat lub więcej).Zamiast tego są używane do regulacji poziomu sygnałów analogowych (na przykład do regulacji głośności sprzętu audio) oraz jako wejścia sterujące dla obwodów elektronicznych.Na przykład ściemniacz światła wykorzystuje potencjometr do sterowania przełączaniem triaka, a więc pośrednio do sterowania jasnością lamp.
Wstępnie ustawione potencjometry są szeroko stosowane w elektronice wszędzie tam, gdzie regulacje muszą być dokonywane podczas produkcji lub serwisowania.
Potencjometry uruchamiane przez użytkownika są szeroko stosowane jako elementy sterujące użytkownika i mogą sterować bardzo szeroką gamą funkcji sprzętu.Powszechne stosowanie potencjometrów w elektronice użytkowej spadło w latach 90. XX wieku, a obecnie bardziej powszechne są obrotowe enkodery przyrostowe, przyciski góra/dół i inne cyfrowe elementy sterujące.Pozostają jednak w wielu zastosowaniach, takich jak regulatory głośności i czujniki położenia.
Produkty są szeroko stosowane w: Internecie rzeczy, modelu lotniczym, maszynie transakcyjnej OA, obwodzie komputera, zabawkach elektronicznych, grach, obrazie samochodu, elektronarzędziach, domofonie, sprzęcie AGD, kinie domowym, regulowanym oświetleniu i sprzęcie medycznym, instrumentach i innych dziedzinach
Warsztat
Posiadamy wystarczająco duży warsztat produkcyjny, w tym warsztat ręczny i w pełni zautomatyzowany, ręczny odpowiada za wszystkie testy produktów, maszyna odpowiada za szybką produkcję, co najmniej 50 000 produktów dziennie
